Szczegóły Produktu:
|
| Imię: | Kompaktowa maszyna do produkcji szyn zbiorczych | Podanie: | Zespół szyn zbiorczych |
|---|---|---|---|
| Max. Maks. Busbar Height Wysokość szyn zbiorczych: | 330 mm | Max. Maks. Busbar Length Długość szyny zbiorczej: | 6000 mm |
| Wydajność pracy: | Około 3000mm / 4min | Długość części odwróconej: | 4500 mm |
| Długość stacji obsługi ręcznej: | 1500 mm | moc: | 380 ~ 415VAC 50 ~ 60Hz 5kW |
| wymiar: | L18000mm * W800mm * H1900mm | ||
| Podkreślić: | Półautomatyczna linia montażowa szynoprzewodów,kompaktowa linia montażowa szyn,linia montażowa szyn 380 V. |
||

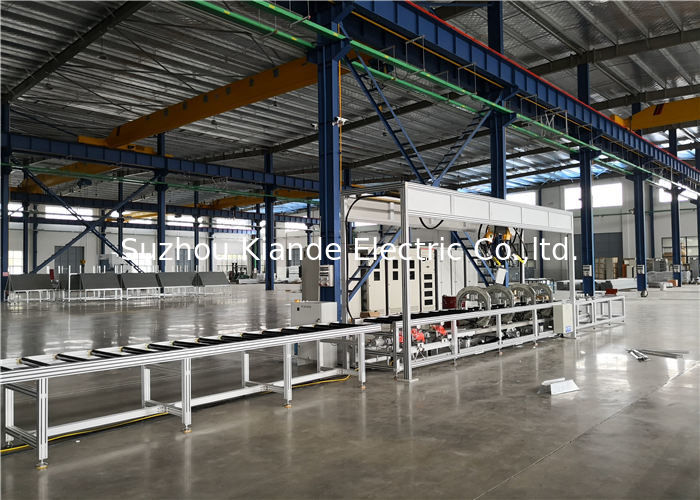

Jednowarstwowa kompaktowa półautomatyczna linia montażowa szyn zbiorczych
Dane wyposażenia na półautomatycznej linii montażowej szyn zbiorczych
| Nie. | Parametry |
| Model | KD-ZDX / H-4-6 (4,5) |
|
Maks.Wysokość szyn zbiorczych |
330 mm (pojedyncza warstwa) |
|
Maks.Długość szyny zbiorczej |
6000mm |
|
Wydajność pracy |
Około 3000mm / 4min |
| Maszyna do nitowania | Nie wliczone |
| Rotator Nos | 4 zestawy (standard) |
|
Długość części odwróconej |
4500mm |
|
Ręczne urządzenia podnoszące nr |
3 kawałki |
|
Długość stacji obsługi ręcznej |
1500mm |
| Materiał wieszaka | Wieszak aluminiowy |
| Typ nitowania | Nitowanie ręczne |
| Moc | 380 ~ 415VAC 50 ~ 60Hz 5kW |
| Wymiar wyposażenia | L18000mm * W800mm * H1900mm |
Wprowadzenie funkcji
Półautomatyczna linia montażowa składa się z trzech części, stacji montażu wstępnego, stacji automatycznego odwracania i stanowiska montażu akcesoriów.
Stanowisko do montażu wstępnego: Operatorzy będą wstępnie montować i mocować główne części szyn zbiorczych za pomocą uchwytów i ręcznie przenosić szyny zbiorcze do stacji automatycznej zmiany kierunku.
Automatyczna stacja cofania: Gdy szyna dociera do stacji nawrotnej, operator powinien zamocować szynę za pomocą zacisku i rozpocząć nitowanie z jednej strony.Po wykonaniu jednej strony rotatory zostaną odwrócone o 180 stopni do nitowania drugiej strony.
Stacja montażu akcesoriów: Po nitowaniu szyn, operator montuje akcesoria szyn zbiorczych na tej stacji.
Zalety
1. Półautomatyczna linia produkcyjna szyn zbiorczych może realizować automatyczne zaciskanie od lewej do prawej iz dołu do góry, co jest wygodne do wiercenia i nitowania.
2. Linia produkcyjna jest elastycznie kompatybilna, przystosowana do szyn zbiorczych
3. Elektryczny układ sterowania można zaciskać w tym samym czasie lub oddzielnie.
4. Półautomatyczna linia do montażu szyn zbiorczych jest opłacalną i stabilniejszą linią produkcyjną.
