Szczegóły Produktu:
Zapłata:
|
| Imię: | Automatyczna linia produkcyjna do szyn zbiorczych | Moc: | 380~415VAC 50~60Hz 5kW |
|---|---|---|---|
| Test uziemienia: | 0~25A | Test izolacji: | 1~1000V |
| Test wytrzymałości na wysokie napięcie: | 0~5000V | Serwonapędy: | 2 osie (oś Z/oś X) |
| Długość szyny zbiorczej: | 1200mm ~ 6000mm | Wysokość szyny zbiorczej: | 100mm~650mm |
| Wymiar urządzenia: | dł.12000mm*szer.1200mm*wys.1900mm | ||
| High Light: | Automatyczna maszyna do kontroli szyn zbiorczych,maszyna do szyny oporowej izolacji,maszyna do kontroli szyn zbiorczych PLC |
||
Automatyczna linia produkcyjna szyny zbiorczej Sterowanie PLC
Automatyczna maszyna do kontroli szyn zbiorczych z funkcjami testu uziemienia odpornego na wysokie napięcie izolacji
1. Nadaje się do szynoprzewodów o prostej długości lub typu L lub Z, długości 500 ~ 3000 mm, szerokości mniejszej niż 250 mm i grubości nie większej niż 6 mm;
2. Wydajność pracy: 1m/minutę;
3. Standardowa konfiguracja: jednoczęściowa giętarka pneumatyczna i hydrauliczna, jeden zestaw ram;
4. Poziom automatyzacji: półautomatyka;
Funkcja
maszyna kontrolna jest sterowana przez PLC i może generować raport z inspekcji, który można wydrukować.
Do sprawdzenia szyny zbiorczej wytrzymywanej wartości napięcia i rezystancji izolacji.
Funkcja
Test wytrzymałości na wysokie napięcie, test rezystancji izolacji i test uziemienia
Wprowadzenie do funkcji

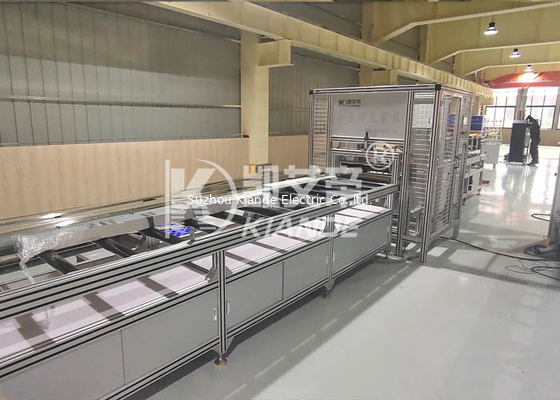

Automatyczna linia produkcyjna szyn zbiorczych składa się z trzech części, stacji pozycjonowania podawania, stacji kontrolnej i stacji rozładunkowej.Gdy szyna zbiorcza wejdzie w pozycję podawania, system sterowania wybierze odpowiednie urządzenie testujące, aby rozpocząć testowanie na podstawie informacji zidentyfikowanych przez kod kreskowy lub poprzednią linię montażową.Przeprowadzone zostaną trzy testy, w tym test wytrzymałości na wysokie napięcie, test rezystancji izolacji i test uziemienia.Po zakończeniu testu zostanie wygenerowany raport z testów.
Dane sprzętowe na automatycznej linii kontroli szyn zbiorczych
| Nie. | Parametry |
| Model | KD-JCX/NC-E/H-6 |
| Wysokość szyny zbiorczej | 100mm~650mm |
| Długość szyny zbiorczej | 1200mm ~ 6000mm |
| Typ szyny zbiorczej | Typ o prostej długości |
| Typ pozycji | Jednostronny / Środkowy |
|
Wydajność pracy |
2 min/szt. (czas testu jest regulowany.) |
| Serwonapędy | 2 osie (oś Z/oś X) |
|
System wizyjny |
Ocena błędu fazy (opcjonalnie) |
|
System drukowania |
Drukowanie kodów kreskowych/drukowanie raportów (opcjonalnie) |
|
Test wytrzymałości na wysokie napięcie |
0~5000V |
| Test izolacji | 1~1000V |
| Test uziemienia | 0~25A |
|
Moc |
380~415VAC 50~60Hz 5kW |
| Wymiar wyposażenia | dł.12000mm*szer.1200mm*wys.1900mm |
