| Orzecznictwo: | ISO9001 | Imię: | Śruba momentu obrotowego M12 |
|---|---|---|---|
| uszczelka: | sklejka | Stosowanie: | używany do połączenia szyn zbiorczych |
| Materiał: | Stal o wysokiej wytrzymałości | Inna nazwa: | Śruba z podwójnym łbem o wysokiej wytrzymałości na rozciąganie |
| Inna nazwa 2: | Ścinaj nakrętkę | Inna nazwa 3: | Śruba momentu obrotowego złącza szynowego |
| High Light: | Śruba z podwójnym łbem M12,śruba z podwójnym łbem z nakrętką,śruba z podwójnym łbem sześciokątnym Klasa 8.8 |
||

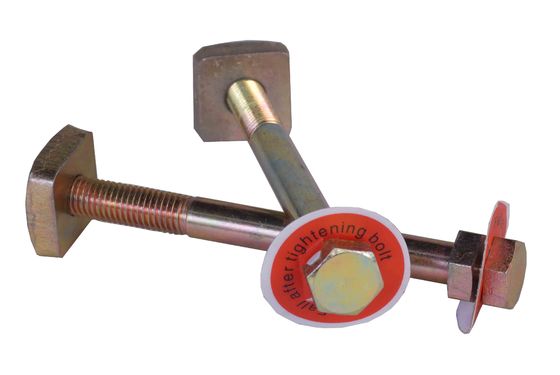

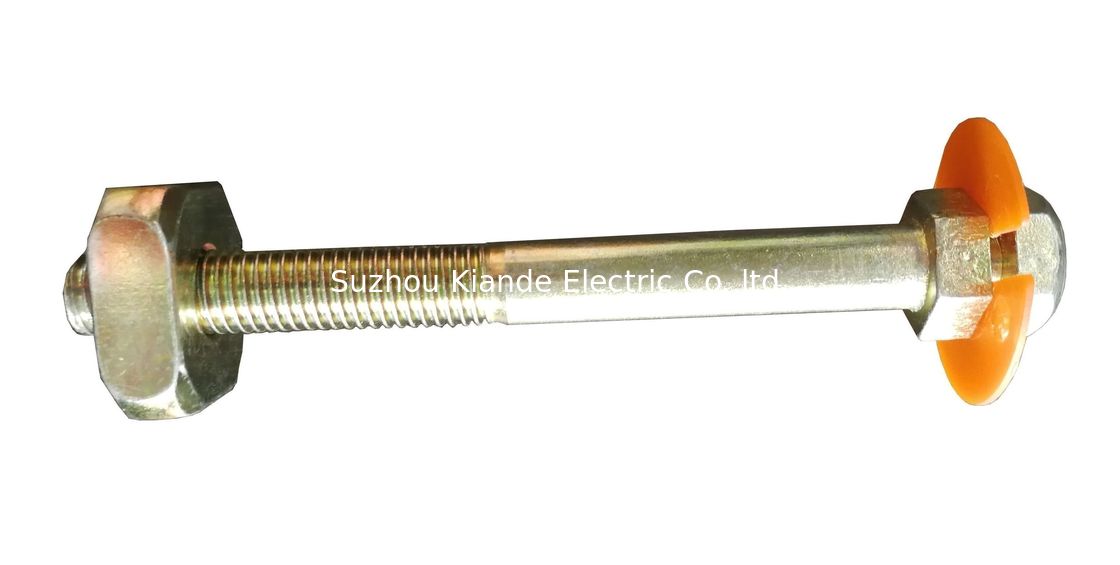

Śruba z podwójnym łbem M12 z nakrętką klasy 8.8 do systemu szynoprzewodów warstwowych
Cechy
Zainstalowany w połączeniu do izolacji
Materiał: stal o wysokiej wytrzymałości na rozciąganie 8.8
Rozmiar i kolor można dostosować
| Model | Klasa | Rozmiar nakrętki kwadratowej | Długość gwintu | Siła momentu obrotowego | Kolor |
| M12*115 | 8,8 | 30*30mm/27*27mm | 45~65mm | 70 ~ 90 NM | Żółty/biały ocynkowany |
| M12*120 | 8,8 | 30*30mm/27*27mm | 45~65mm | 70 ~ 90 NM | Żółty/biały ocynkowany |
| M12*125 | 8,8 | 30*30mm/27*27mm | 45~65mm | 70 ~ 90 NM | Żółty/biały ocynkowany |
| M12*130 | 8,8 | 30*30mm/27*27mm | 45~65mm | 70 ~ 90 NM | Żółty/biały ocynkowany |
| M12*140 | 8,8 | 30*30mm/27*27mm | 45~65mm | 70 ~ 90 NM | Żółty/biały ocynkowany |
| M12*165 | 8,8 | 30*30mm/27*27mm | 45~65mm | 70 ~ 90 NM |
Żółty/biały ocynkowany |
Instrukcja instalacji złącza szynoprzewodu
Krok 1: określ właściwy zestaw złączy (albo 4W lub 5W) i jego orientację fazową przed instalacją zestawu złączy szynoprzewodów
Krok 2: Wyrównaj i połącz oba zaciski szynoprzewodu ze złączem łączonych stosów.
Krok 3: Ogranicznik połączenia stosu działa jako wskazówka, aby zapewnić pełną powierzchnię styku zachodzących na siebie przewodów.
Krok 4: Dokręć śrubę z podwójnym łbem za pomocą klucza nasadowego, aż zewnętrzna głowica zostanie oderwana.
Krok 5: Umieść osłony pakietów złączy po obu stronach sekcji złącza szynoprzewodu i dokręć wszystkie śruby i nakrętki kluczem nasadowym.
Busbar Trunking System to system dystrybucji energii elektrycznej za pomocą miedzianych lub aluminiowych szyn zbiorczych z odpowiednimi obudowami i dobrym zabezpieczeniem przed uszkodzeniem kabli przez ciała obce.... System chłodzenia jest znacznie lepszy niż tradycyjny system okablowania.
